TDF共板法蘭風管工藝作為快速法蘭風管工藝的一種在歐洲得到大量推廣，它兼具角鋼法蘭風管的優點，結構強度更強，無焊接、無鉚接，全鍍鋅板製造，耐腐蝕性好，連接嚴密，漏風率低。其風管成品外形美觀，尺寸規矩準確，外形線條流暢，漏風量遠低於國家標準。有利於通風管道的生產呈現工廠化，規模化，標準化，自動化。

        TDF共板法蘭是非型鋼連接，由鍍鋅鋼板製作的風管其連接形式可用鋼板直接壓製使風管與法蘭一體成形。製作工藝先進，下料準確，材料消耗低，產品質量穩定，加工速度更快捷、更方便、更小的漏風率。實現了漏風量小，降低能耗，節省運行費用。

        TDF共板法蘭風管工程整個施工過程80%工作量在工廠均（jun1）由機械設備按工藝流程加工完成（包刮下料、成型、合縫與拚角、密封處理、清潔處理、風管吊架與吊筋製作）。 施工現場僅剩下風管連接與吊裝工作，現場施工工具簡單、安裝方便。與普通的角鋼法蘭風管相比，係統整體重量輕，安裝方便，省時省工省料。用此工藝能縮短工期，節省成本。

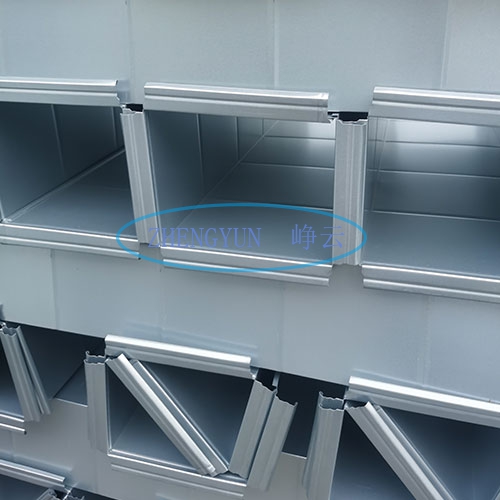

        共板法蘭矩形風管TDF共板法蘭鋼板風管與型鋼法蘭風管的對比

        1、型鋼法蘭的製作步驟：

        1）下料；2)打孔； 3)焊接； 4)鑽螺孔； 5)上漆防腐。

        以上工藝製作的法蘭盤仍然存在著互換性差的問題，現象有：

        法蘭表麵不平整，矩形法蘭旋轉180度後，與同規格的法蘭螺孔不重合，內邊尺寸或兩對角線的尺寸不相等超過允許的偏差等，影響風管部件在施工現場的正常組裝。偏差小的造成在安裝過程中的不必要的修改、打孔；偏差過大造成返工和浪費。

        2、TDF共板法蘭風管的製作步驟：

        標準直管由流水線上直接壓製成連體法蘭。

        非標直管、彎頭、三通、四通、配件等下料後，在單機設備上完成TDF法蘭成型。

        法蘭角由模具直接衝壓成型，安裝時卡在四個角即可。

        法蘭間的連接用法蘭卡，由鍍鋅鋼板製作，經法蘭卡成型機成型後切割成統一的尺寸供安裝連接使用。TDF共板法蘭因與管道鋼板連成一體，不必像角鋼法蘭般打孔鉚接，在兩節管道的連接上用專用法蘭卡，四角加90度法蘭角後用螺栓連接。操作簡單，提高了效率，外觀平整，光滑，尺寸準確，互換性強，產品的質量穩定。

        TDF共板法蘭風管生產設備：

        多功能剪板機、多功能咬邊機、多功能壓筋機、共板法蘭成型機、共板法蘭配套折方機、多功能角碼與勾碼衝床

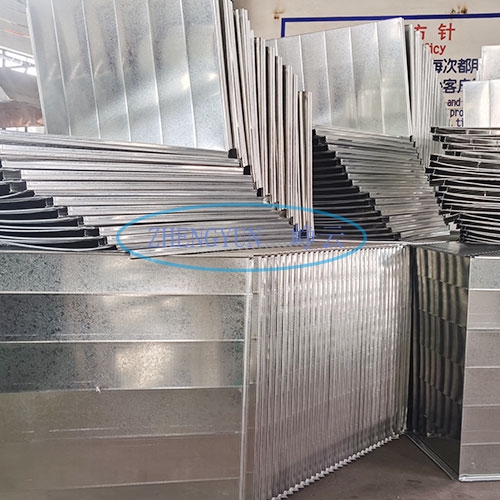

        共板法蘭矩形風管生產加工工序

        1. 加工半成品交貨

        依據客戶分解圖和係統編號圖----下料剪裁----對應係統風管編號----壓筋（加強）----聯合咬邊----共板法蘭成型----折方----合縫與角碼拚裝----矽膠密縫處理----品質檢查----出貨

        2. 成品加工及安裝

        依據客戶確認施工圖----現場測量尺寸和標高----係統編號----圖紙分解---- 工廠加工----

        吊筋吊架製作---品質檢查---出貨----依據係統編號圖及對應係統風管編號進行吊裝----漏光測試----保溫。
